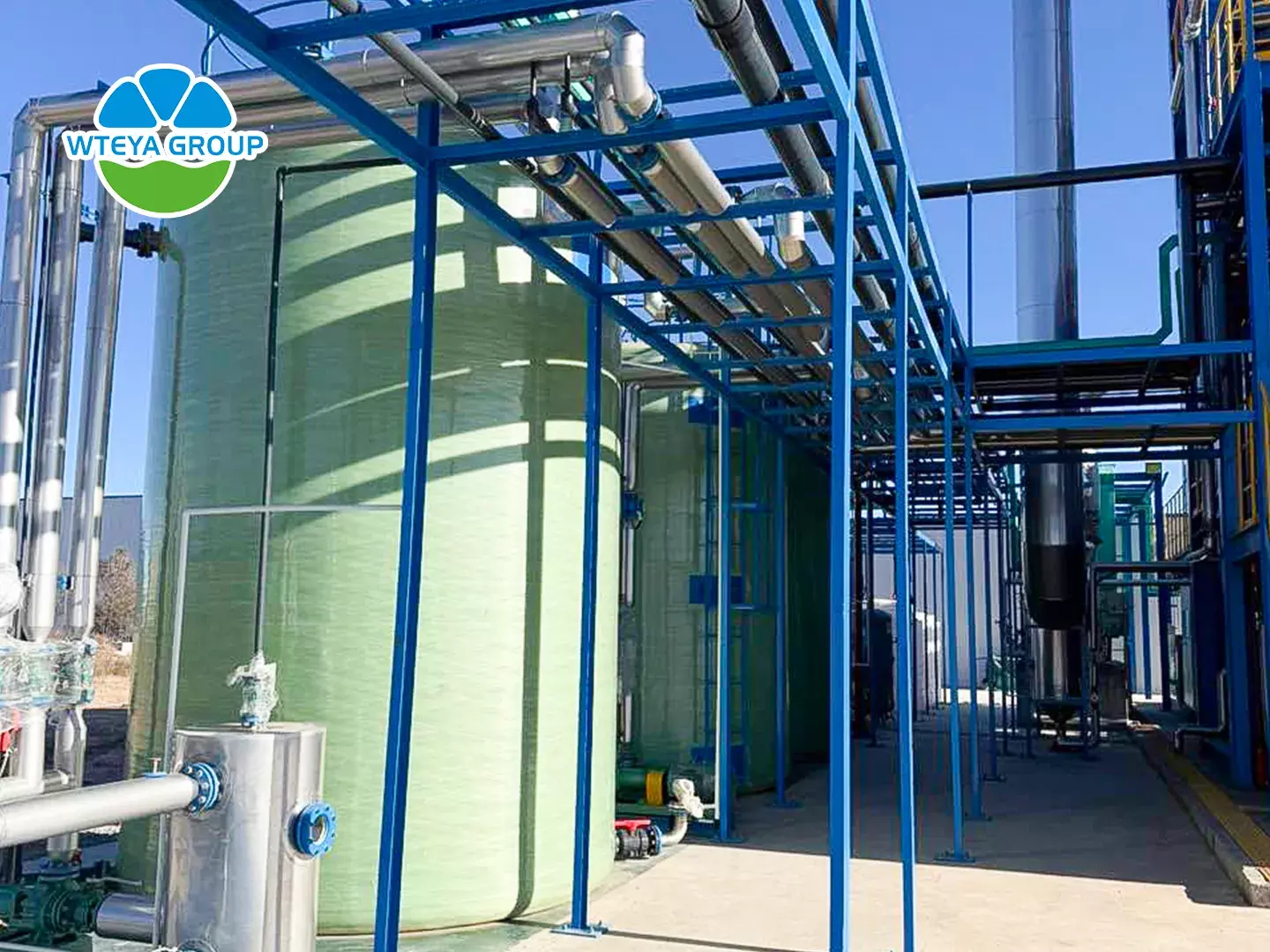

Evaporatore MVR vs cristallizzatore: integrazione del processo

Quando una fabbrica tratta bene-salinità delle acque reflue, gli ingegneri spesso confrontano due tecnologie l'una con l'altra: a Evaporatore MVR che concentra la salamoia e un cristallizzatore evaporativo che trasforma il concentrato finale in sale solido. In un pozzo-progettato, tuttavia, queste due macchinenon sono affatto concorrenti. In modo maturo zero scarico di liquidi (ZLD) sistema, l'evaporatore MVR e il cristallizzatore funzionano come un unico treno di processo integrato e il recupero totale dell'acqua può superare 95%. Questo articolo spiega cosa fa ciascuna unità, dove differisce e perché l'integrazione dei processi è la chiave per raggiungere livelli stabili e bassi-costo recupero sale.

⚙️ Cosa fa un Evaporatore MVR

Un MVR (Ricompressione meccanica del vapore) L'evaporatore rimuove l'acqua facendo bollire le acque reflue sotto vuoto e riutilizzando il vapore prodotto. Un compressore roots, centrifugo o a vite aumenta la temperatura del vapore secondario 5-20 ℃ e lo rimanda alla camera di riscaldamento, così il calore latente viene riciclato invece di essere scaricato. Grazie a questo circuito chiuso del vapore, un evaporatore MVRne risparmia 60%-70% dell'energia utilizzata da un singolo-effetto evaporatore e 30%-40% rispetto ad una tripla-sistema di effetti, con un consumo energetico di soli 30-80 kWh per tonnellata di acqua evaporata.

Il compito dell'unità MVR è la concentrazione: trasforma un grande volume di salamoia diluita in un volume molto più piccolo di liquido concentrato, mentre la condensa pulita viene recuperata per il riutilizzo. All'interno di un treno ZLD, lo stadio MVR riduce generalmente il volume della salamoia di oltre 90%, il che rende ogni passaggio a valle più piccolo, più economico e più facile da controllare.

🔬 Cosa fa un Cristallizzatore Evaporativo

Un cristallizzatore evaporativo subentra dove deve fermarsi un semplice evaporatore. Quando la salamoia si avvicina alla saturazione, un'ulteriore concentrazione diventa rischiosa perché i sali iniziano a precipitare con il calore-trasferire le superfici e causare incrostazioni. Il cristallizzatore è progettato esattamente per questo regime: fa evaporare l'acqua rimanente sotto circolazione forzata fino a quando la soluzione diventa supersatura, quindi i cristalli di sale si formano e crescononel liquido invece di incrostare l'apparecchiatura.

L'impasto cristallino viene scaricato e disidratato da una centrifuga o da un filtro, producendo sale solido che può essere riutilizzato, venduto o smaltito in modo sicuro, mentre le acque madri ritornano all'evaporatore o al cristallizzatore per un'ulteriore lavorazione. Riciclando le acque madri, un sistema integrato massimizza la resa del sale enon lascia quasinessuno spreco liquido.

⚖️ Evaporatore MVR vs cristallizzatore: diversi lavori in un unico treno

La differenza pratica tra un evaporatore MVR e un cristallizzatore è una questione di dovere,non di qualità. L'evaporatore è ottimizzato per la rimozione dell'acqua sfusa al minor costo energetico possibile, funzionando con un'elevata velocità di circolazione e un moderato aumento della temperatura per proteggere le superfici riscaldanti. Il cristallizzatore è ottimizzato per la fase di concentrazione finale, dove i solidi devono formarsi in modo controllato: funziona con circolazione forzata e un sistema di riscaldamento dedicato in modo che i cristalli crescano su se stessi anziché sulle pareti del tubo.

Nessuna delle due unità da sola è in grado di fornire un vero scarico di liquido pari a zero per un effetto sballo-flusso di salinità. Se il processo si ferma all'evaporatore rimane ancora un liquido concentrato da smaltire; se le acque reflue grezze vengono immesse direttamente in un cristallizzatore, il consumo di energia e il rischio di incrostazione diventano ingestibili. Ecco perché la risposta ingegneristica standard è l’integrazione: prima la concentrazione della membrana, poi l’evaporazione dell’MVR e la cristallizzazione come fase finale.

🔄 Come Funzionano l'Evaporazione e la Cristallizzazione Integrate

Una completa evaporazione-il treno di cristallizzazione segue una logica graduale. Il pretrattamento rimuove durezza, silice e solidi sospesi per proteggere le unità a valle. Lo stadio di concentrazione della membrana dissala e ricicla l'acqua a 70%-90% tasso di recupero; l'evaporatore MVR riduce quindi il volume della salamoia rimanente di oltre 90%; e la fase di cristallizzazione converte il concentrato finale in sale solido più condensato che viene reimmessonel processo. Poiché ogni fase alimenta quella successiva, il tasso di recupero totale è il prodotto dell’intero treno, motivo per cui i sistemi maturinormalmente superano 95% recupero complessivo dell'acqua.

Lo stesso treno può essere predisposto per la separazione del sale. Quando le acque reflue contengono sali misti, la cristallizzazione a fasi recupera diversi prodotti uno per uno, ad esempio solfato di sodio e cloruro di sodionei flussi chimici o sali preziosinelle batterie al litio enel sale-progetti relativi alla salamoia dei laghi. WTEYA progetta insieme le fasi di evaporazione e cristallizzazione e seleziona materiali come acciaio inossidabile 316L, acciaio inossidabile duplex 2205 o titanio in base al livello di cloruro e al pH di ciascun flusso, quindi il treno continua a circolare senza frequenti arresti per la decalcificazione.

🏭 Applicazioni dell'Evaporazione-Integrazione della cristallizzazione

I sistemi integrati di evaporazione e cristallizzazione MVR vengono applicati ovunque sianecessario ridurre al minimo lo scarico di liquidi e recuperare i sali come prodotti. I progetti tipici includono il trattamento del concentrato di percolato di discarica, la galvanica e le acque reflue contenenti PCB, il riciclaggio di batterie al litio e la produzione di materiale catodico, la lavorazione delle terre rare, impianti chimici e di fertilizzanti, acque reflue metallurgiche e sale-estrazione del litio dal lago. In ogni caso l’obiettivo è lo stesso: recuperare l'acqua pulita per il riutilizzo, separare i sali come prodotti solidi ed eliminare gli scarichi liquidi dall'impianto.

I sistemi sono personalizzati, da piccole unità pilota a grandi impianti che gestiscono centinaia di tonnellate di acqua di alimentazione al giorno. Controllo PLC completamente automatico, monitoraggio remoto e skid-i layout montati mantengono i tempi di installazione brevi e la manodopera operativa al minimo.

💡 Perché scegliere WTEYA

WTEYA ha progettato e realizzato impianti di evaporazione e cristallizzazione per quasi 20 anni, servendo più di 2.000 clienti in 30+ province e regioni. Poiché produciamonoi stessi sia l'evaporatore MVR che lo stadio di cristallizzazione, le due unità sono progettate come un unico treno fin dall'inizio, abbinate in termini di velocità di circolazione, area di riscaldamento, funzionamento del compressore e logica di controllo, invece di essere assemblate da fornitori diversi. Ogni sistema è personalizzato in base all'effettiva qualità dell'acqua e alle condizioni del sito e supportiamo i progetti con test di processo, guida all'installazione e risposta successiva-servizio di vendita.

❓ Domande frequenti

Qual è la differenza tra un evaporatore MVR e un cristallizzatore?
Un evaporatore MVR concentra le acque reflue facendo bollire l'acqua e riutilizzando il vapore, trasformandolo in energia-efficiente cavallo di battaglia per la rimozione dell'acqua sfusa. Un cristallizzatore evaporativo termina il lavoro facendo evaporare l'acqua rimanente fino a quando la soluzione diventa sovrasatura, quindi i sali lasciano il sistema come cristalli solidi. In un impianto a scarico liquido zero sono riuniti in un unico treno: l'unità MVR riduce il volume della salamoia di oltre 90%e il cristallizzatore produce il sale solido finale.

Quanta acqua può contenere un'evaporazione integrata-ripristino del sistema di cristallizzazione?
Un sistema integrato maturo si riprende 95% o più della sua acqua. Lo stadio della membrana tipicamente ricicla 70%-90% dell'acqua, l'evaporatore MVR riduce quindi il volume della salamoia rimanente di oltre 90%e la cristallizzazione converte il concentrato finale in sale solido più condensato che ritornanel processo, quindinessuna acqua di scarico lascia l'impianto.

Quanto dura un evaporatore MVR?
Un evaporatore MVR è progettato per una durata utile di 15-20 annie molte unità WTEYA funzionano stabilmente da più di 20 anni. Il compressore di vapore dura tipicamente 10-15 anni con manutenzione programmata, mentre il caldo-scambio fascio tubiero serve 5-12 anni a seconda del livello di cloruro e del controllo delle incrostazioni: l'acciaio inossidabile 316L è adatto a bassi livelli-flussi di cloruro e acciaio inossidabile duplex 2205 o titanio vengono utilizzati per l'alta-acque reflue cloruro.
