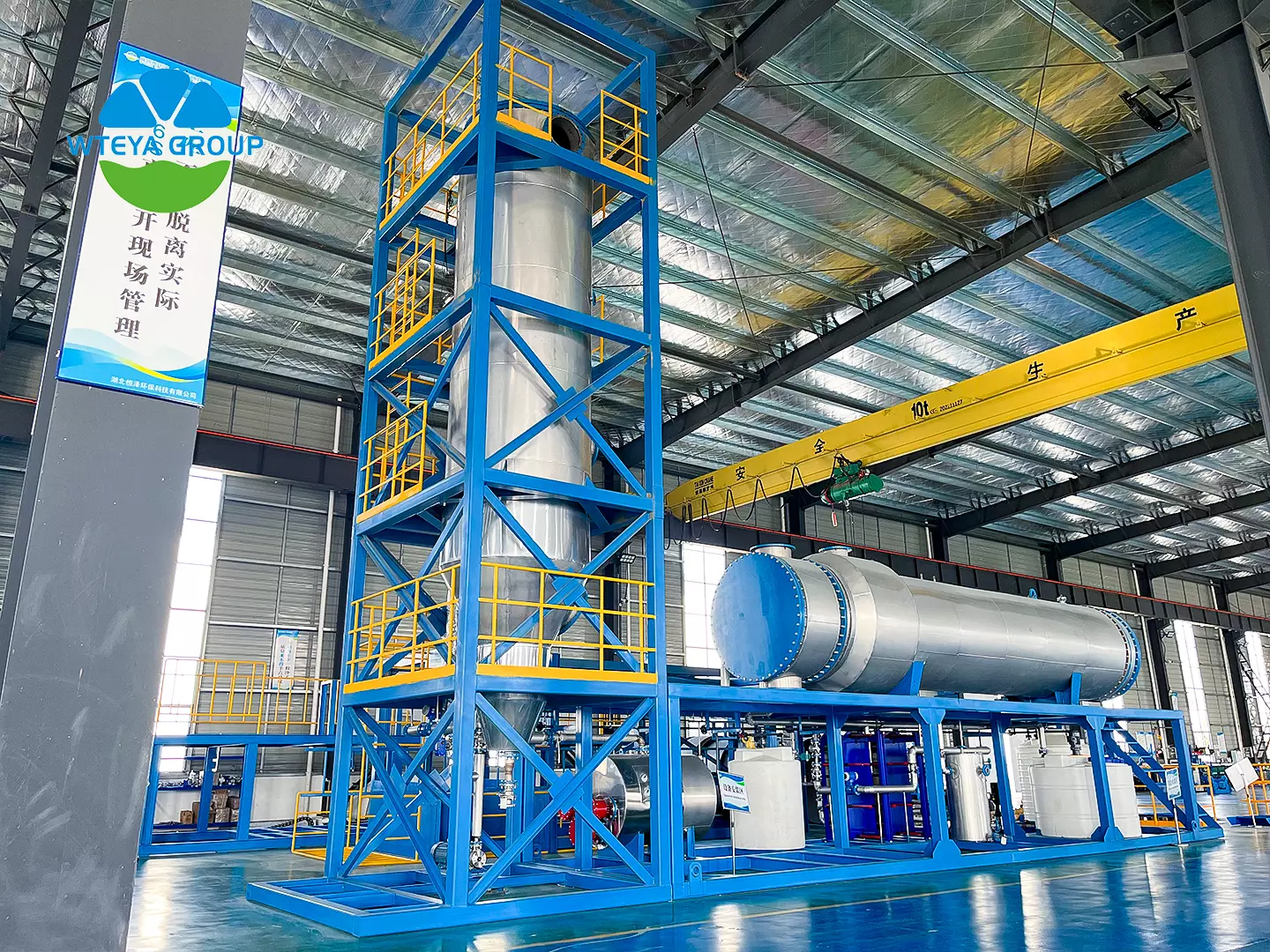

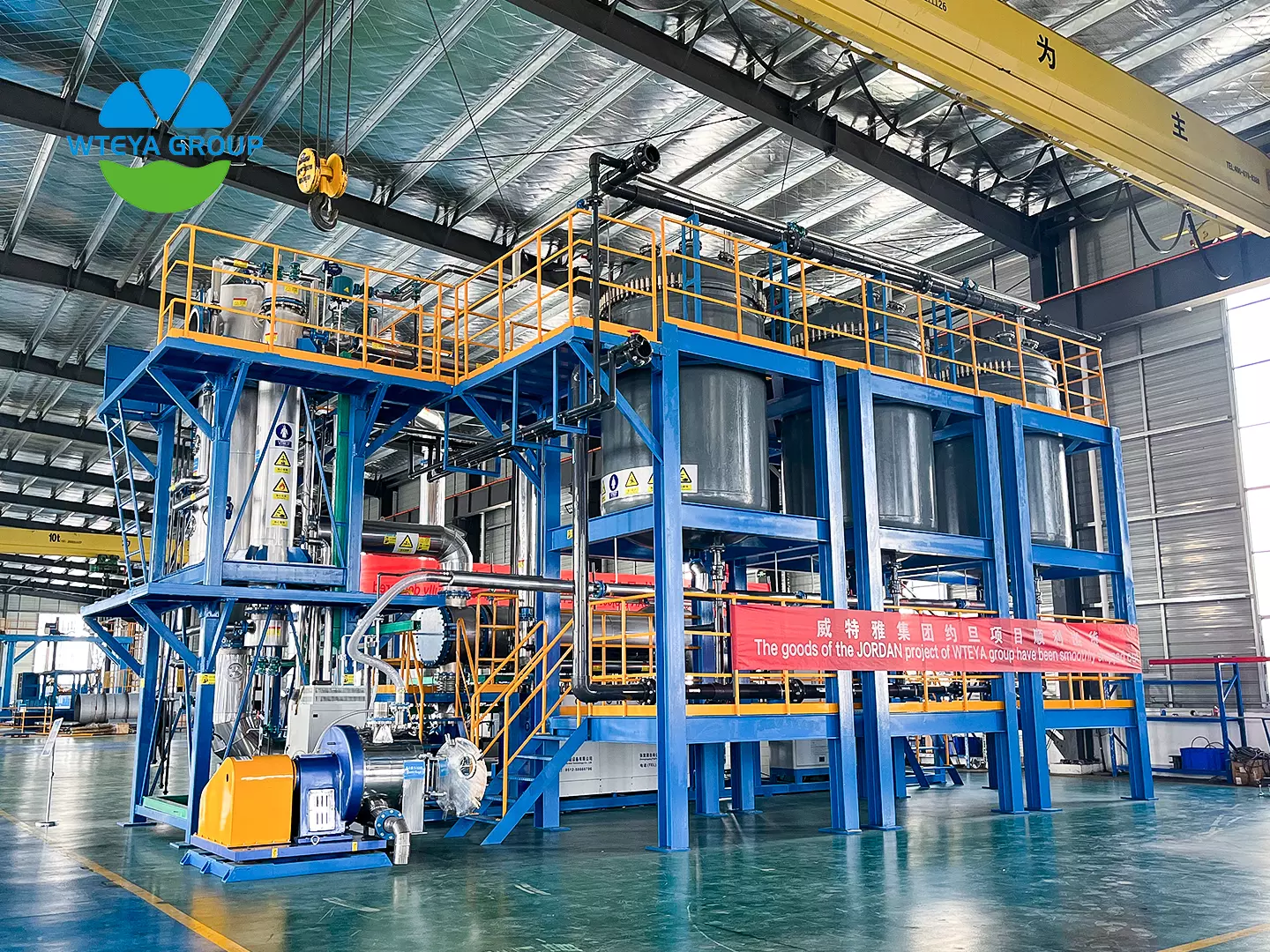

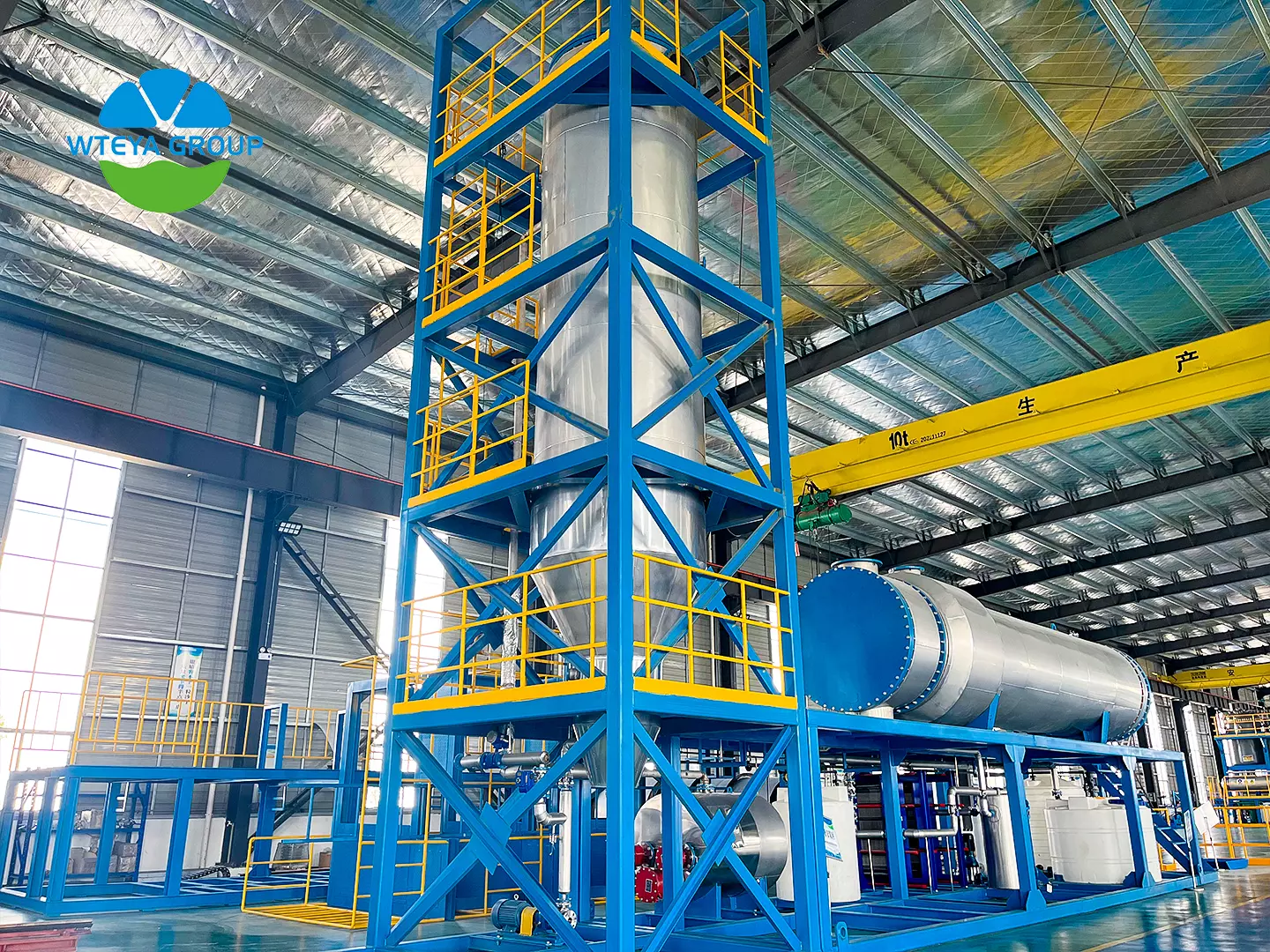

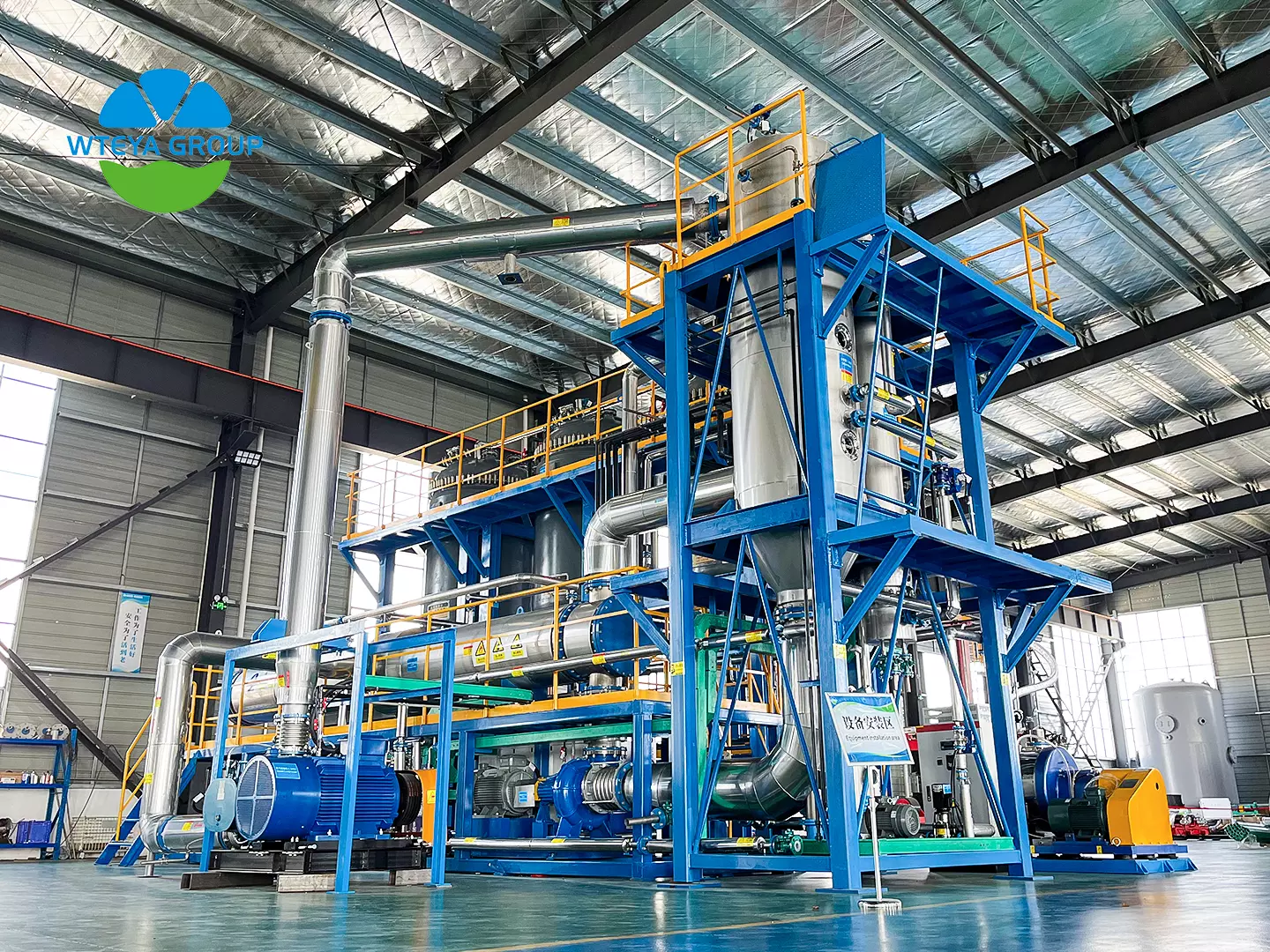

Evaporatore MVR per il recupero delle acque reflue di tintura tessile

Pochi effluenti industriali sono ostinati quanto l'acqua che esce da una linea di tintura e finissaggio tessile. Presenta colore intenso, un elevato carico organico, un pH alcalino e — perché la tintura reattiva utilizza il sale per guidare la tintura sulla fibra — un disciolto-concentrazione salina che il solo trattamento biologiconon è in grado di eliminare. L'evaporazione è la fase che chiude il ciclo e l'evaporatore MVR è la macchina che rende accessibile la gestione di tale fase.

Questo articolo esamina il motivo per cui le acque reflue della tintura resistono al trattamento convenzionale, come un Evaporatore MVR lo elabora, cosa può essere recuperato alla presa e come si presentano effettivamente i valori energetici.

⚙️ Perché le acque reflue della tintura resistono al trattamento convenzionale

Le acque reflue di tintura e stampanon sono un flusso ma molti. Tintura in lotti, lavaggio, mercerizzazione e finissaggio contribuiscono ciascuno con il proprio cocktail, quindi sia il flusso che la composizione oscillano durante la giornata lavorativa. Il carico organico è elevato, il colore rimane visibile anche a basse concentrazioni e gran parte del colorante è progettato per resistere alla decomposizione.

Il problema più difficile è la salinità. La tintura reattiva fissa il colore grandi quantità di sale, comunemente solfato di sodio o cloruro di sodio, quindi il liquore esaurito può trasportare un carico di sale ben superiore a quello tollerato da un sistema biologico. I salinon sono biodegradabili —non attivato-il serbatoio dei fanghi li rimuove — mentre i limiti sul cloruro e sui solidi totali disciolti continuano a inasprirsi.

Il colore e i sali insieme rendono le acque reflue della tintura un candidatonaturale per l'evaporazione: l'acqua può essere distillata pulita, mentre i solidi disciolti vengono concentrati e, dove la pianta lo desidera, cristallizzati in un sale solido.

🔧 Come un evaporatore MVR tratta le acque reflue coloranti

Passaggio 1 — Equalizzazione e pretrattamento. Poiché i cicli batch variano, i serbatoi tampone riducono il flusso e la coagulazione, il trattamento biologico o l'ultrafiltrazione eliminano i solidi sospesi e gran parte del COD prima che l'acqua raggiunga l'evaporatore. Proteggere gli scambiatori di calore in questa fase è ciò che mantiene elevata la disponibilità.

Passaggio 2 — Evaporazione in circuito chiuso. In un Evaporatore MVR, il vapore evaporato dalle acque reflue viene ricompresso e restituito come mezzo di riscaldamento per lo stesso liquido. L'unità funziona quindi con energia elettrica anziché con alimentazione a vapore: il calore latente viene riciclato internamente invece di essere smaltito in un condensatore.

Passaggio 3 — Distillare e concentrare. L'acqua evaporata esce come condensa pulita, mentre la salamoia viene aspirata a concentrazione controllata — sia come concentrato liquido per un ulteriore trattamento, sia alimentato a un cristallizzatore per il sale solido.

💡Recuperare Acqua, Calore e Sale

Il vantaggio dell’evaporazione è chenulla deve essere sprecato. La condensa proveniente da un evaporatore MVR è vicina all'acqua distillata — conduttività tipicamente inferiore a 10 µS/cm — che lo rende adatto al lavaggio, al risciacquo, al raffreddamento-composizione della torre o, dopo la lucidatura, alimentazione della caldaia. È lo stesso flusso che sollevanel complesso sistemi di trattamento dell'acqua recupero di cui sopra 95%.

Il calore viene recuperato in due punti: internamente, attraverso il circuito di ricompressione del vapore; ed esternamente, utilizzando condensa calda e concentrato per pre-riscaldare il mangime in entrata. Insieme riducono il vapore supplementare richiesto a una piccola frazione di quellonecessario a un treno convenzionale.

Dove conviene il recupero del sale, un cristallizzatore accoppiato all'evaporatore produce un sale solido di 97% o purezza superiore che può essere riutilizzato o venduto — trasformando un costo di smaltimento in un risparmio-prodotto.

📊 Il caso energetico per MVR

Multiplo-l'effetto dell'evaporazione è guidato dal vapore e il vapore deve essere sollevato da qualche parte. Un singolo-l'effetto evaporatore consuma all'incirca Da 1,1 a 1,3 tonnellate di vapore per tonnellata di acqua; un doppio-unità di effetto circa 0,57 tonnellate; una tripla-effetto circa 0,4 tonnellate. Ogni tonnellata di vapore trasporta il calore latente del processo, ma lo fa bene-il loop MVR progettatonecessita solo da 20 a 40 kJ/kg del lavoro di compressione — una piccola frazione del 2.260 kJ/kg del calore latente si ricicla.

In pratica un sistema MVR tratta una tonnellata di acque reflue per circa Da 30 a 80 kWh di elettricità. Misurato rispetto a un convenzionale multi-effetto evaporatore treno che fa risparmiare energia 60% a 70%, e l'energia che rimuove è in gran parte fossile-vapore sparato — che è ciò che rende la tecnologia interessante per qualsiasi impianto che abbia un obiettivo di carbonio.

All'interno della macchina si trova il compressore 60% a 70% della potenza, la pompa di circolazione 15% a 20% e la pompa del vuoto all'incirca 5% a 10%. Poiché il compressore è dominante, adattarlo al flusso reale e al rapporto di compressione conta più di qualsiasi altra scelta singola e di un PLC-l'unità controllata che regola la velocità del compressore in base al carico effettivo può trovarne un'ulteriore 5% a 10%.

🏭 Dove si inserisce in una tintoria

La maggior parte dei progettinon fa evaporare l'intero effluente. Il trattamento biologico e la preconcentrazione su membrana trasportano la maggior parte del flusso in modo economico e l'evaporazione viene applicata solo allo scarto concentrato — il corso d'acqua che altrimenti deciderebbe la conformità degli scarichi dell'impianto. Questo layout ibrido mantiene bassi sia i costi di capitale che quelli di esercizio.

La stessa sezione assorbe anche i flussi che il treno biologiconon può raggiungere: i bagni coloranti esausti, le acque di lavaggio di sbozzimatura e la salamoia concentrata derivante dalla pulizia delle membrane. Per gli impianti che perseguono uno scarico di liquidi pari a zero, l'evaporatore-cristallizzatore è la barriera finale tra la fabbrica e lo sbocco.

I sistemi vengono forniti come skid compatti dove lo spazio a terra è limitato o come multi-l'unità si prepara per flussi maggiori, con l'evaporatore dimensionato in base al carico di sale effettivo anziché alla portatanominale.

🏆 Perché scegliere WTEYA

WTEYA ha quasi 20 anni di esperienzanell'evaporazione enella cristallizzazione, con oltre 2.000 clienti servito in 30-più province. Per i progetti di tintura la questione delle taglie è specifica: la classe del colorante, il sale utilizzato, il COD-a-il rapporto del sale e il modello del lotto cambiano tutti il progetto, quindi lavoriamo su un campione di acqua e sul ciclo operativo reale dell'impianto piuttosto che su una figura di catalogo.

Coperture per ambito sistemi di trattamento dell'acqua dalla progettazione del processo e produzione attraverso l'installazione, la messa in servizio e la formazione degli operatori, enoi supportiamo OEM e ODM programmi per partner chenecessitano di apparecchiature costruite secondo le proprie specifiche.

❓ Domande frequenti

Un evaporatore MVR può gestire acque reflue di tintura con un contenuto di sale molto elevato?
Sì — un'elevata salinità è esattamente il caso in cui l'evaporazione supera il trattamento biologico, perché i sali discioltinon sono biodegradabili. Il limite pratico è fissato dalla solubilità del sale e dai materiali scelti per gli scambiatori di calore, quindi il pretrattamento e la metallurgia sono adattati al liquore reale piuttosto che a una media.

Quanta acqua è possibile recuperare dagli scarichi di tintura?
In una membrana ibrida-inoltre-layout di evaporazione, il recupero complessivo può superare 95%. La condensa lascia l'evaporatore con una conduttività di circa 10 µS/cm ed è sufficientemente pulito da poter tornare al lavaggio o al risciacquo, che è ciò che consente al bilancio idrico di chiudersi.

MVR è più economico da gestire rispetto a un vapore-evaporatore riscaldato?
Per un impianto senza vapore di scarto a basso costo, generalmente sì. MVR ha bisogno di circa Da 30 a 80 kWh per tonnellata di acqua e senza caldaia a vapore, risparmiando 60% a 70% dell'energia un multi-il treno degli effetti consumerebbe — e rimuove le emissioni associate alla raccolta di quel vapore.
